■操作板と地上設備

操作板

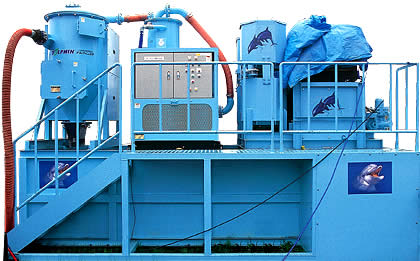

送排泥プラント

■送泥プラント仕様

ミキサー	型式	２段槽グラウトミキサー	左に同じ
	タンク容量	160L	左に同じ
	拡販容量	100L	左に同じ
	回転数	90rpm	120rpm
	排出口径	50mm	左に同じ
	電動機	2.2KW1/20ギヤードモーター	2.2KW1/15ギヤードモーター
グラウト ポンプ	型式	油圧作動単筒復動ピストンポンプ	左に同じ
	ストローク長	150mm	左に同じ
	ピストン径	90mm	左に同じ
	吐出量	47L/min（50Hz）58L/min（60Hz）	左に同じ
	最高吐出圧力	7MPa	左に同じ
	吐出口径	25mm	左に同じ
	吸込口径	32mm	左に同じ
	電動機	5.5KW-4P（標準モーター）	左に同じ
	その他	吐出量の調整はスロットパルプ制御による	左に同じ
流量計	型式	流速表示盤・電磁流量計付
	測量定格	60L/min
	使用圧力	max 6MPa
	口径	25A
	電源	AC 200V100VA
	その他	電源・信号ケーブル付
スイッチ ボックス	入力電力	200/220V 50/60Hz
	仕様容量	18KW
	始動方法	電磁直入
	その他	入力電源ランプ 押しボタンスイッチ 運転表示ランプ

■排泥プラント仕様

掘削汚泥 真空回収装置	全電動機出力	23.7kW
	周波数	60Hz
	電源	3Ø×200V
	吸込口	100A（JIS10KF.F）
	吸気口	100A（JIS10KF.F）
	排出口	250×190mm
	乾燥質量（重量）	真空発生装置:1,430kg
		吸排装置:770kg
	付属品	接続配管1（吸排装置→2次セパレータ）
		接続配管2（2次セパレータ→真空装置）
		てすり1（階段部）
		てすり2（歩廊部）
		てすり3（コーナ部）
真空ポンプ	真空ポンプ型式	EV-100A（栗村製作所）
	最大吸気量	12m2/min
	最大真空度	-96kPa（720mmHg）
	回転数	1,150min-1
	駆動方式	Vベルト
電動機	電動機型式	TFO-KK＜全閉外扇屋内形＞
	電源	3Ø×200V×4P
	始動方式	スターデルタ方式
	周波数	50/60Hz
	定格電流値	81/78A
	同期回転数	1,500/1,800min-1
	電動機出力	22kW
排水ポンプ	排水ポンプ型式	KTVE21.5
	出力	1.5kW
	相・電圧	3Ø×200V×2P
	始動方式	じか入
	周波数	60Hz
	始動方式	じか入
	定格電流	6.0A
	揚程	15m
	吐出し量	0.2m2/min
	異物通過径	8.5mm
コンプレッサ	型式	0 ． 20P-5T
	制御圧力	5kgf/cm2
	吐出し空気量	25L/min
	電源	3Ø×200V
	電動機出力	0.2kW

●型式／WD-100
●寸法／1800（L）×1500（W）×1700（H）
●質量／約1600kg
