■ドルフィン工法推進機

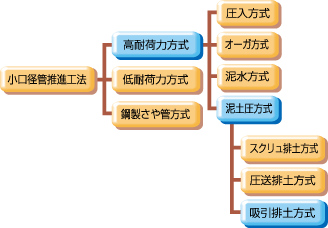

■工法の分類

ドルフィン工法は、コンパクトな発進立坑（最小Ø2000mm）から、推進工法用鉄筋コンクリート管の先端に小口径管泥濃式掘進機を装備し、遠隔操作により方向修正を行いつつ、切羽と隔壁間のカッターチャンバー内に高濃度泥水を充満させることにより、切羽の土・水圧に見合う圧力を保持し、切羽の安定を図りながら推進する工法です。

■工法の特長

• 小口径推進で推進延長250m（普通土）が可能です。
• R=70のカーブ推進も可能になりました。
• 発進立坑は、適応推進管Ø300〜Ø450迄が内径Ø2000mm有れば可能です。但し、適応推進管Ø500・Ø600は、内径Ø2500mmが必要です。
• 到達立坑は、内径Ø1800mmあれば可能です。
• 円形立坑にすれば、両発進は勿論のこと、90度角方向への発進も可能です。
• 3タイプの面盤を利用すれば、7土質分類（シルト・砂質土〜軟岩迄）の施工が可能です。
• プラントヤード面積は、本クラス（小口径長距離カーブ推進）で最小。
• 機内に設けたスライドジャッキとグリッパジャッキの併用で、自走式推進が可能になり、岩盤等ハードな土質の掘進、元押ジャッキの推力低下等をカバー・掘進トラブル時での推進機後退作動にも対応します。
• 油圧モーターの採用で、土質に応じ回転数を可変自在に。

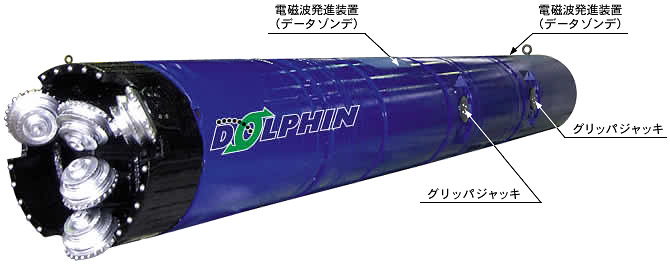

• 掘進機内部2カ所に装着した電磁波発信装置（データゾンデ）で精度の高いカーブ推進が可能です。
• 送排泥システムの一体化により、省スペース化を図ります。
• 自動追尾測量システム開発により短時間で正確な測量を実現しました。

■適用土質

土質区分	適用範囲
普通土〔A〕	N値が50未満の砂質土 N値が30未満の粘性土 礫の含有率は10％以下で、最大粒径は20mm以下
硬質土〔B〕	N値が50以上の砂質土 N値が30以上の粘性土 礫の含有率は10％以下で、最大粒径は20mm以下
礫質土〔C〕	礫の含有率は60％以下 最大粒径は推進管呼び径の30％以下
礫・粗石（玉石）混り土〔D〕	礫・粗石（玉石）の含有率80％以下 最大粒径は推進管呼び径の50％以下 礫・粗石（玉石）の一軸圧縮強度は100MN/m²（MPa）程度以内
礫・粗石（玉石）混り土〔E〕	礫・粗石（玉石）の含有率80％以下 最大粒径は推進管呼び径の80％以下 礫・粗石（玉石）の一軸圧縮強度は200MN/m²（MPa）程度以内
礫・粗石（玉石）混り土〔F〕	礫・粗石（玉石）の含有率80％以下 最大粒径は推進管呼び径の100％以下 礫・粗石（玉石）の一軸圧縮強度は200MN/m²（MPa）程度以内
軟岩〔G〕	岩の一軸圧縮強度は40MN/m²（MPa）程度まで ※

注1）上記の適用範囲外でも施工可能な場合があるので協会にご相談下さい。

注2）ビットの耐用強度は一軸圧縮強度200MN/m²まで可能であるが、推進精度の保持を考慮して一軸圧縮強度の適応条件値としています。

注3）シルト・砂質土地盤でN値2以下の場合は、協会にご相談下さい。

注4）透水係数10-1cm/秒前後で長距離推進施工の場合は、協会にご相談下さい。

注5）最大礫径100％の場合も条件によって可能。協会へご相談下さい。

注6）普通面盤で礫径φ70mm以下はクラッシャー付なので条件によっては可能です。
※最大礫径20�oは取り込み最大寸法

注7）岩の一軸圧縮強度40MN/m²（MPa）以上の場合は協会へご相談下さい。

■適用管種・管径

●適用管種

1. （社）日本下水道協会「下水道小口径管推進工法用鉄筋コンクリート管（JSWAS Aー6:2000年）」の標準管（L=2000mm or L=2430mm） 及び 半管（L=1000mm or L=1200mm）を標準とします。
2. （社）日本下水道協会「下水道推進工法用レジンコンクリート管（JSWAS Kー12:2001年）」の標準管（L=2000mm or L=2430mm） 及び 半管（L=1000mm or L=1200mm）を標準とします。

●適用管径

1. 下水道小口径管推進工法用鉄筋コンクリート管 呼び径300・350・400・450・500・600とします。
2. 下水道推進工法用レジンコンクリート管
   ・RS形ー呼び径350・400・450・500とします。
   ・RM形ー呼び径340・390・440・490・540・650とします。

名称	適用土質	特徴	名称	適用土質	特徴
DS-L ヘッド	A・B	普通土・ シルト用	DS-D ヘッド	A・B	固結土・ 風化花崗岩用

名称	適用土質	特徴	名称	適用土質	特徴
DS-H ヘッド	B・C・D E・F・G	礫・玉石・ 岩盤用	DS-H ヘッド�U	D・E・F・G	礫・玉石・ 岩盤用

■標準推進延長

機種	呼び径	最大推進延長
		砂質土・粘性土	砂礫土	硬質土
DS300	φ300	250m	250m	200m
	φ350
DS400	φ400		220m
	φ450		200m
DS500	φ500		185m
	φ600		155m

注1）土質〔D〕、〔E〕、〔F〕、〔G〕では、スライドジャッキ及びグリッパジャッキの使用により、上記最大推進延長より長い場合でも施工可能となることがあるので、協会にご相談下さい。

注2）直線のみの線形でも、推進延長が180m以上の場合は電磁法併用（またはＳリード併用）となります。

注3） 上表の延長は最大値であり、推進距離を保証するものではありません。岩や玉石、転石の一軸圧縮強度によっては上表より許容推進延長が短くなる場合があります。
